5842一级牛推2A3小功率单端放大器

以前制作2A3，无非是五极管推动，二级推动等等传统线路。从去年开始，不断的尝试推动牛的制作，在经过了N次的实验后，总算总结出了一点经验，今年疫情在家的时间多了，对推动牛的研究结果也有点信心了，所以把老的机器拆掉，敲敲打打做了一台5842一级牛推2A3单端小功率放大器。

最开始的线路就是网上随处可见的线路，并没有什么特别之处，一直做到最后才发现整机失真特性较大，所以最终的电路按照实际特性进行了调整，以尽量达到较好的性能特性。这个简单的电路，进行了两次大的调整，最开始本电路采用的是功率级自偏压，因为受制于个人的听感需要，最后又将功率级改成了固定栅负压，实际听音对比来看，其改善是巨大的。

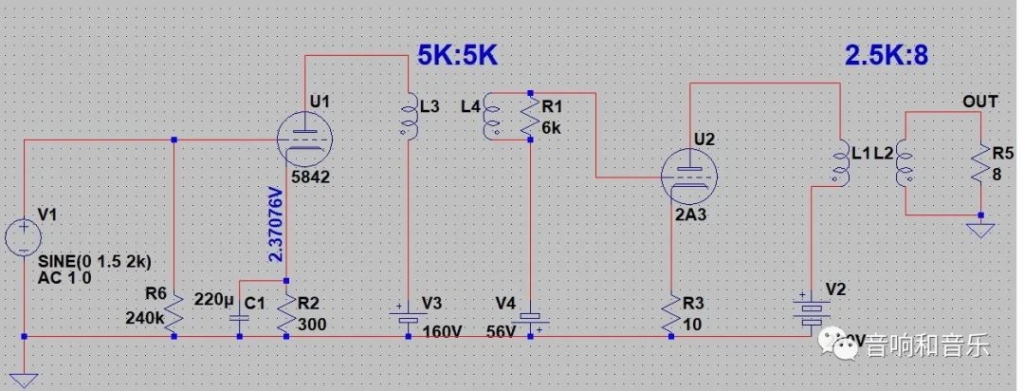

本机的最终电路原理图如下所示，在实际测试中，功率管屏极上所能得到的直流高压约为290V左右，记住是屏极高压，在设置功率级的直流高压时，请加上输出变压器初级端的压降损失。

本电路的关键在于推动牛的素质，本来准备用西电的417，可是它的价格太贵，所以最后用了5842代替，如果还是觉得贵，国产6c16的价格目前还不至于离谱，倒是也能享受一下穷人的牛推2A3。

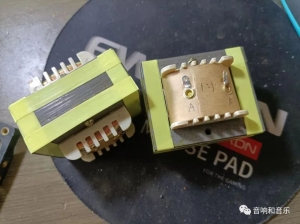

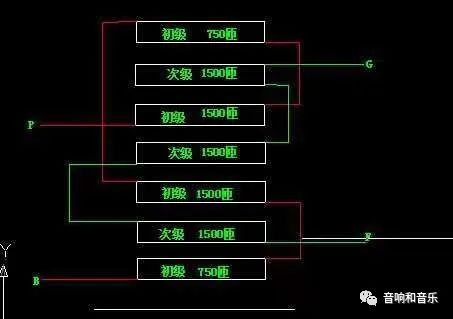

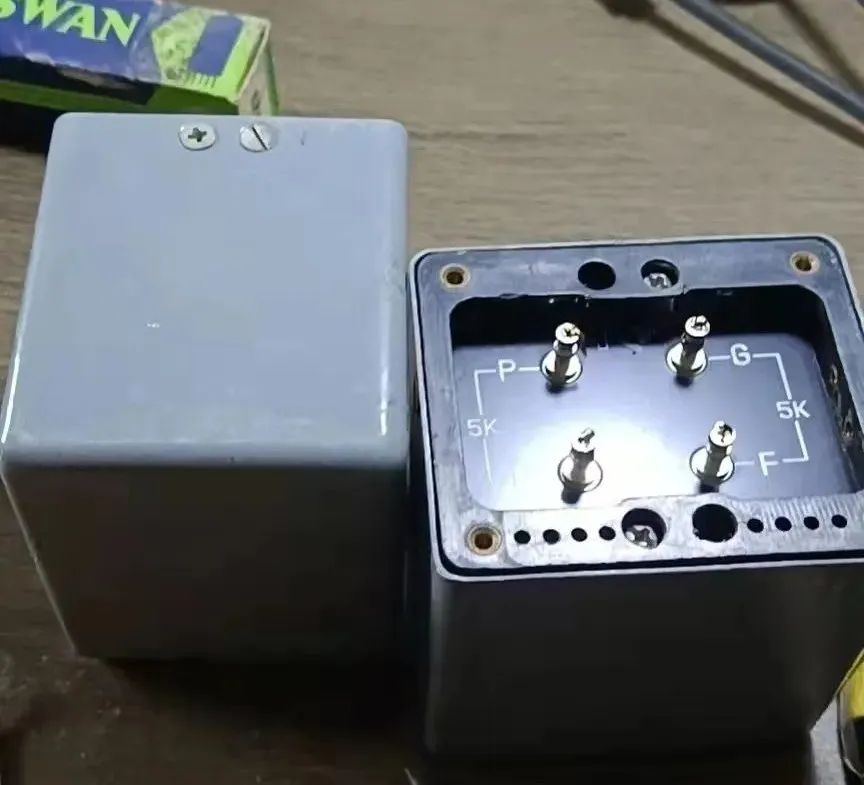

这里要说一下推动牛，铁芯采用19的。叠厚22，线径0.1mm，初级和次级都是4500匝。4夹3结构，初级倒数第二组反绕1500匝。其它全部正绕。垫纸用0.02的，层层垫纸某宝有卖，价格不贵。就是对绕制要求很高，手动排线有一定难度。

本机的电源电路更改数次，由最开始的功率级自偏栅负电源改成了正式版的固偏，先前曾尝试了传统的胆整流然后觉得速度还是稍慢一点，最后改成二只半导体二极管全波整流并在后面跟了一只胆缓冲，整流管由原来的5u4g更换为最便宜的5z4p，由于电源电路简单且各有各法，所以仅作一个简单介绍，如有仿制者请自由发挥。

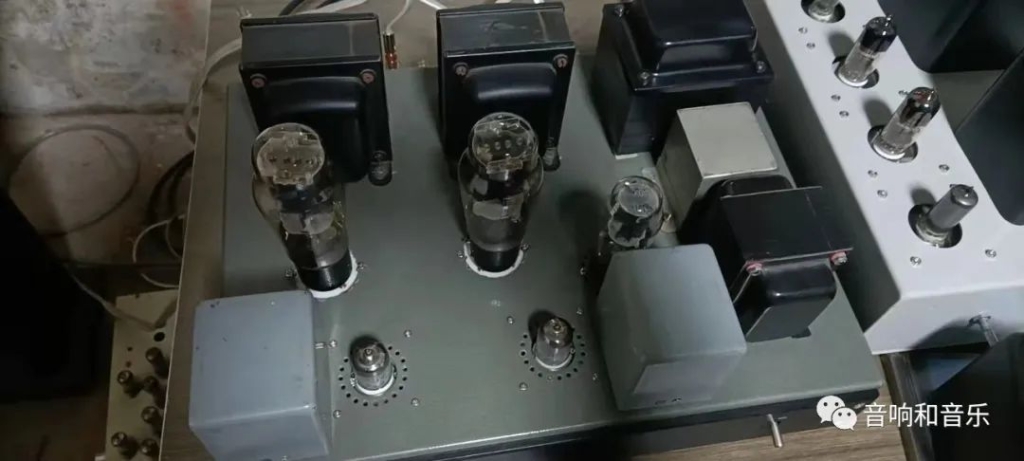

做好第一感觉 ，牛推的机器韵味好，低频扎实，和传统线路一耳朵的差别，就算是最廉价的6c16也是相当好听，缺点是稍嫌闷了一点，这也是国产管的通病，换上美国雷神5842，听感上高频马上就上去了。机器的解析度也一流。

机器完工数周后一直试听对比，最大的感觉是，听了牛推的直热单端放大电路后，就再已回不去了，真是一听入魂。
