EF91+6e6p+GM70大功率单端放大器的制作

传统大管上千伏的管子在发烧友心目中一般是211 845 805 ，211的负压比较低，能推动300B的线路一般都能推动211，但是211对输出牛的要求不低，多次尝试后我也深深感觉到传统10K的输出牛对音箱的控制力还是差那么一点点，并且211的功率还是它的软肋。845的负压比较高，对推动线路又提出了更高的要求。虽然845的功率上去了，但是声音相比211来说还是稍显粗糙一点，805这个右派管子其实更难伺候，更接受不了的是还留有大清的辫子。另外一个原因是，新增加的音箱中是AR密闭箱，普通的小功率单端或者推挽并不能推好这对密闭箱，所以大功率的单端就迫在眉睫了。

选择GM70的原因有1，进口管 2，价格不贵，3推动比211高比845低，不是太难搞 4完全左特性，5功率大，比845还厉害，基本能满足8成的音箱。唯一的就是电压灯丝有点高。至于为什么三做gm70，是我想对GM70试3种不同的推动线路，这次做的是EF91-6e6p牛推GM70。EF91是我非常喜欢的一个管子，大家会发现我很多机子都是用的这个管子，倒不是因为它便宜，而是因为这个管子接成三极管状态时的线性特别好，声音也非常符合我的口味。

推动管用的是俄罗斯6e6p，这是一只高跨导的四极管，其国内代换型号是我们熟知的6S6，它在接成三极管接法以后有着相当优良的线性以及较小的管内阻，用它来推动GM70完全不是问题，当然，手头有6E5P的可能会更好。

本线路中的推动级电路并不是传统的阻容耦合电路，而是采用了1:1的推动变压器进行推动，因为变压器的传输效率较高，同时1:1的变压器可以做到很宽的频响，也容易制作。

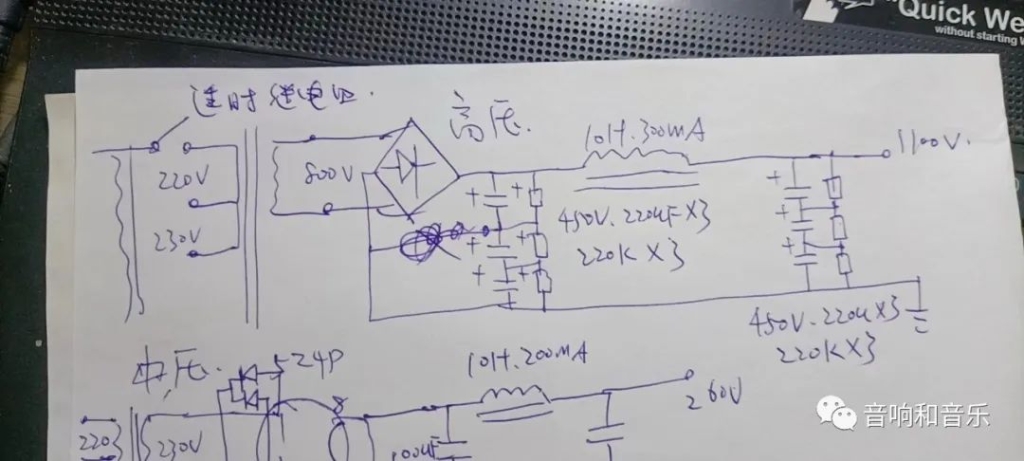

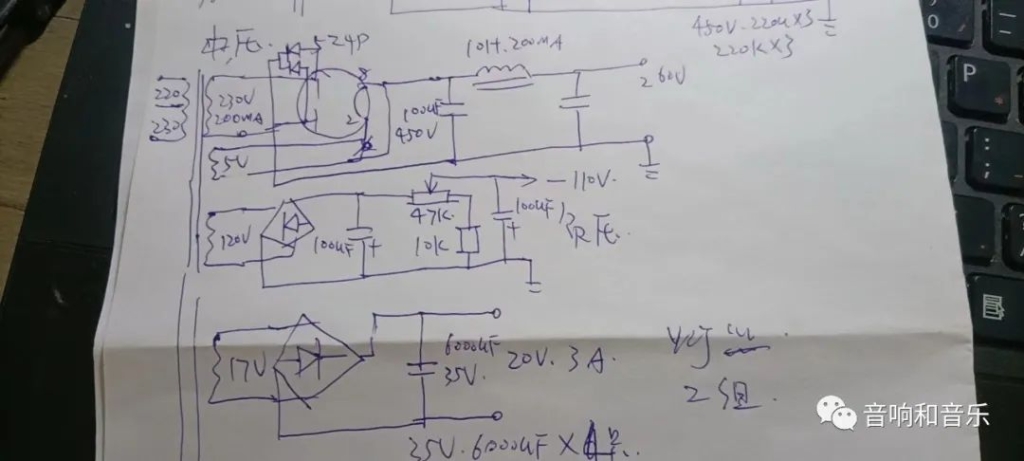

本机的电源多路较为复杂，主要分为高压和中压，下面两个手绘的图纸为本机的电源电路。

制作中注意到几个事项，高压最好单独一个变压器延时供电，我是用来一个5A的时间继电器设置到45秒，栅负压的可调电位器最好在调整好后用2个固定电阻代替，功率最好用1W的保证安全，因为是固定偏压，一旦失压管子会立马报废。灯丝肯定是用直流的，我是4个6000uf的电容并联达到了24000uf的总容量，并且还需要在GM70加平衡电阻，平衡电阻功率也要5w以上。

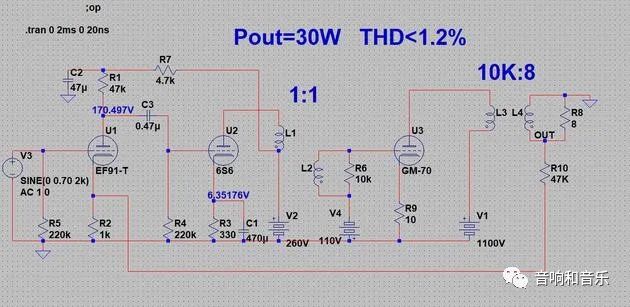

主线路有一个大环路负反馈，如果不加控制力会差很多，整体失真会大很多。另外ef91和6S6的三极管接法都是帘栅极和屏极直接相连，如有仿制者可以在帘栅极上串联一只100欧姆的抑振电阻再与屏极并联使用更为安全。
