填坑之4P1S推挽功率放大器

自从做完了4P1S的单端之后，就一直寻思着做一次推挽，也为4p1s之旅划上一个完美的记号。线路就不多说了，大军阀阎锡山的线路，网上无数人都做过了，没有什么好讨论的，自己做做了一点小小的改动。
1,6N2改成12ax7.因为手头有，后来试听过程中换过12at7.虽然参数不同，但自己感觉12at7要好听那么一点，12ax7有点冲，当然这是个人感觉，没有任何参考意义。
2，4p1s屏压改成了250v。阴极电阻改成300欧。原线路工作在极限了。
3，原桥式整流改成全波整流加5z4p缓冲
4,4p1s灯丝供电改成lm317可调直流，因为4p1s这个管子发现很奇怪，参数倒是很一致，灯丝噪音的离散型很大。大的30mv，挑来挑去最小的也有12mv，搞了一天也没把残留噪音弄下去，一气之下直接直流灯丝，最后2个声道全部0.5mv了。

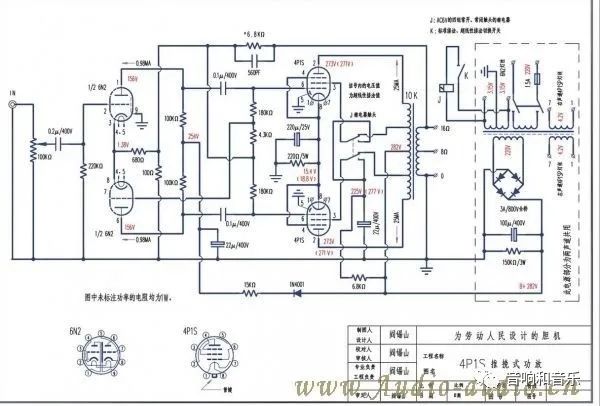

老规矩上线路图，虽然这个线图无数次出现在各大论坛，不过制作他人的线路贴上来也是对作者的尊重。

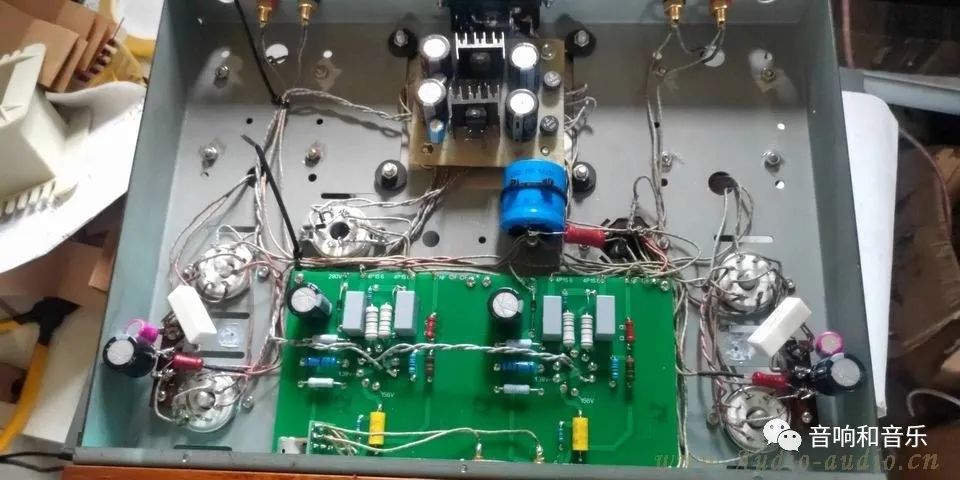

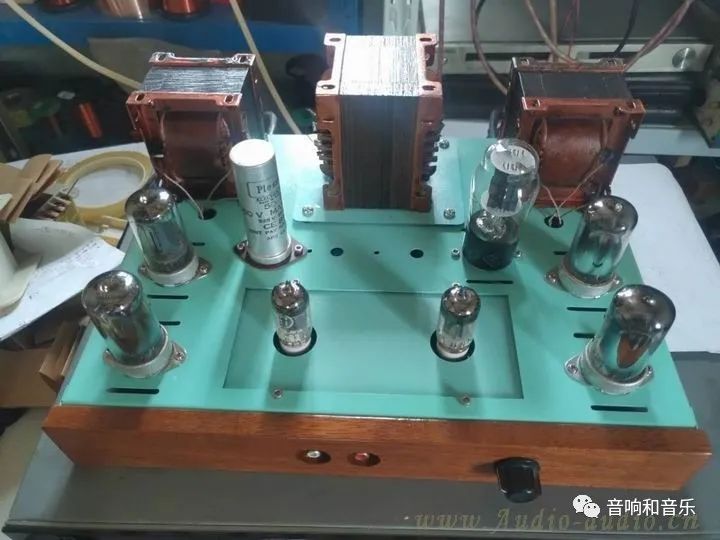

附上机器的一点图片，原来做胆机多是搭棚，现在人越来越懒了以后开始尝试PCB和搭棚相结合的方式，小信号如推动部分用PCB完成，末级就还是搭棚，发现用这种方式做的机器不管从性能指标还是听感都是优于全搭棚的机器的。

下面那块灯丝直流板就是解决不了噪音后直接做了一块，由于使用了线路板后整机也简洁了很多。

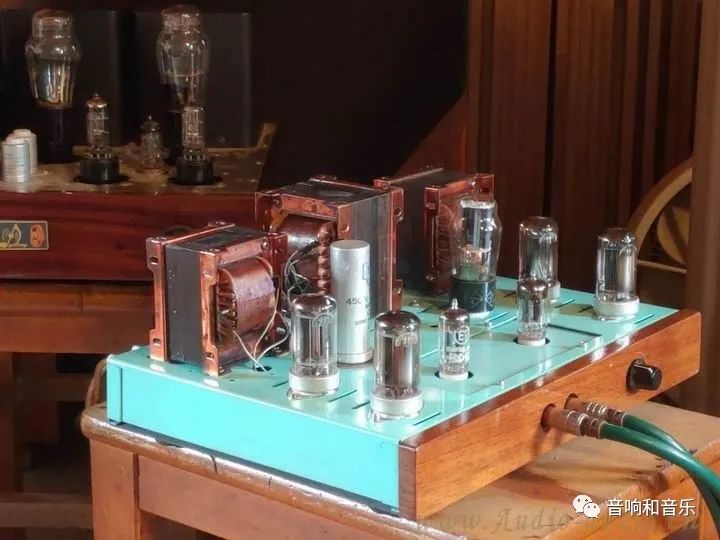

这是在朋友家里试听的情况，总得来说，4p1s的声音很透明，推挽的声音又很直接，没有单端那种很重的音染，单端还是推挽哪种风味如何取舍，就要看自己的选择了。

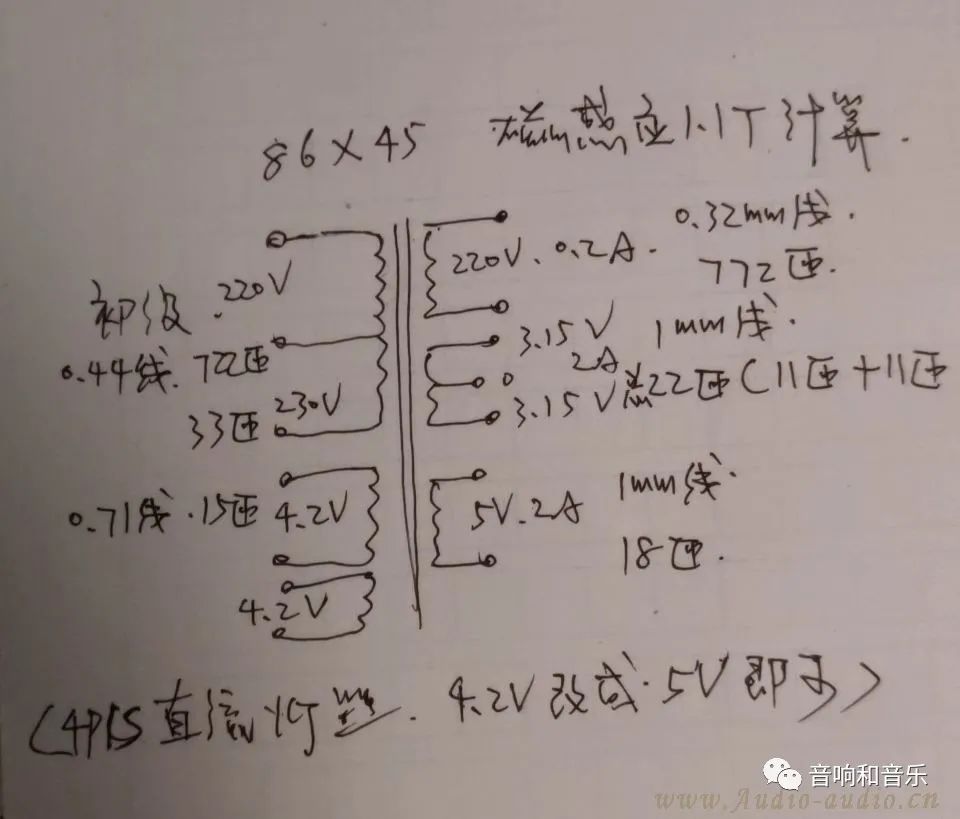

给出变压器参数，大家仿制就简单一点。电源变压器参数如下，我加了一个整流管5v的绕组进去，另外你如果没有把握控制噪音的话 括弧里的参数是给lm317准备的。

输出变压器初级阻抗屏对屏为10k，初级0.2mm线3200匝，效率按照0.89计算，次级0.44线 4欧72匝 8欧0.35线101匝

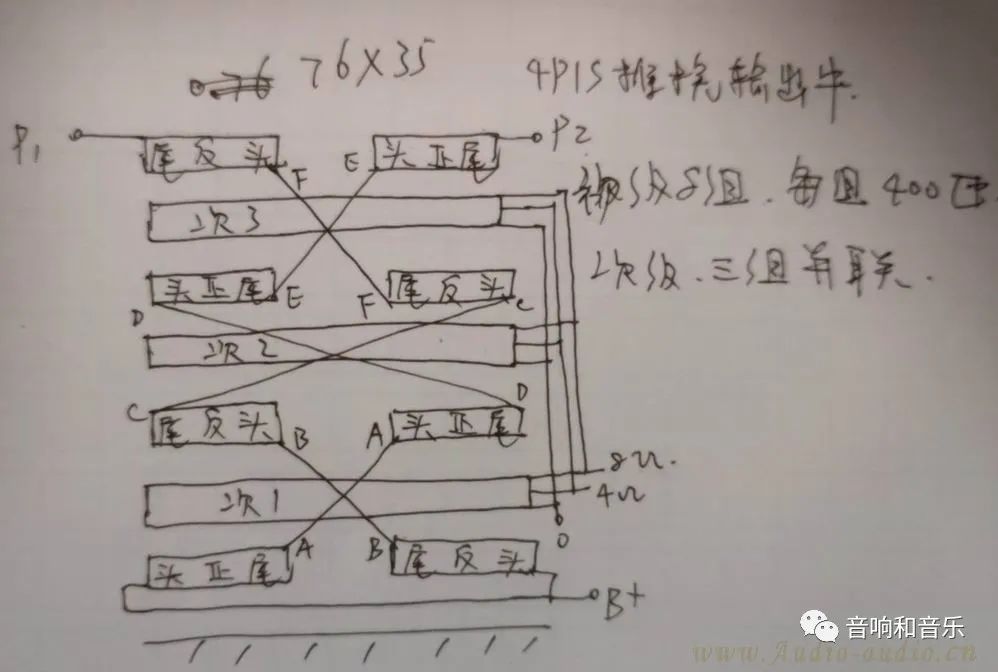

输出变压器架构如下注意图中我写的abcd，在制作过程中可以按这样做好标记，这样就不会接错线了。

骨架可以自己做，最好是用现成的王子型骨架，没有的话就和我一样中间用1mm宽的美纹纸隔开。马爸爸家有卖，很便宜。这里要说一下，有的烧友会说绕输出牛不能带有胶水的胶带，不然漆包线会烂。骨架不能用塑料，必须无骨或胶木板 不然高频不行，漆包线不能夹丝，要排的一根是一根，输出牛不能浸漆，高频有衰减。等等等等。我想说的是，这些都是影响牛的参数不可否认，但其实影响都很小的。假如说这也不行那也不行，就干脆不要做了，不要和自己过不去。
绕制时要写好正反，不然多翻几个身，自己都不知道正反了。

初级每层垫纸用0.05mm的电容纸，当然了越薄，漏感就越小。我买了一点0.01mm的，图上可以看到。薄到像蝉翼一般。效果不错。初级和次级之间有条件的垫特氟龙薄膜。没条件嫌贵的用生料带，生料带也是特氟龙的一种。效果不错的说。

最后说一下绕法的问题，有条件的最好排线，排的整齐当然是好了，但是像偷懒的同学，也可以乱排，我这里说的乱排不是真的不管三七21乱绕上去，而是在排线过程中遇到偶然的骑马丝或跳丝不要去管它，让线跑下去，因为你会花一半的绕牛时间去整理跳线骑马线。时间充裕或者有强迫症的没办法了。其实偶然一次的跳线骑马对声音指标没有任何影响，没必要为难自己和自己过不去。
