6GF7牛推300B牛推单端功率放大器

在胆机爱好者眼里，300B 和2A3是个永远的话题，尤其300B，按照它的功率，就是在现代的系统中，也基本上能满足80%的功率需求了。几十年来梦幻胆管的名气让发烧友如痴如醉。几十年来市面上涌现出来的线路数不胜数。本人也是其中的受害者，为了制作一台自己满意的300B，几十年来孜孜不倦，从最早期的五级管到2级推动等等几乎把市面上的线路都搭了一遍。随着时间的增长，对300B的特性越发了解。告诉自己，每次都想做最后一台300B，最后确是永远在路上。

随着这几年自己对300B的要求越来越高（其实是对自己做机器的要求越来越高），我深深的感觉到，要做好300B传统的线路是行不通的，300B固有的低频肥、慢一直没有克服，而我需要的是一台解析力很高，3段均衡，又不失韵味的300B，在朋友那里听过了牛推300B的线路后，感觉要做好300B还真的是需要牛推。所以，在这几年，一直把怎么做好推动牛作为发烧的首要任务。好在通过不断的研究，还是取得一定的收获的。

300B的负压不是很高，一般线路都是1：1的牛推，一般按照管子的内阻大多数是5k 7k 10K这样的推动牛。适合牛推的管子有很多，比如国产的6c16 6s6 进口的6em7  we417等等，这些管子几乎都是高跨导 低内阻 大电流。

我原来的计划是准备EF91三极管接法＋1626牛推。后来因为机壳的孔位问题放弃，改用6GF7.用他的原因就很简单了，价格低，复合管，做起来简单，对我这种懒人来说，搭棚可以简化很多步骤。当然最重要是这个管子的功率部分内阻很低，只有800欧左右，这就给牛推提供了最好的条件。

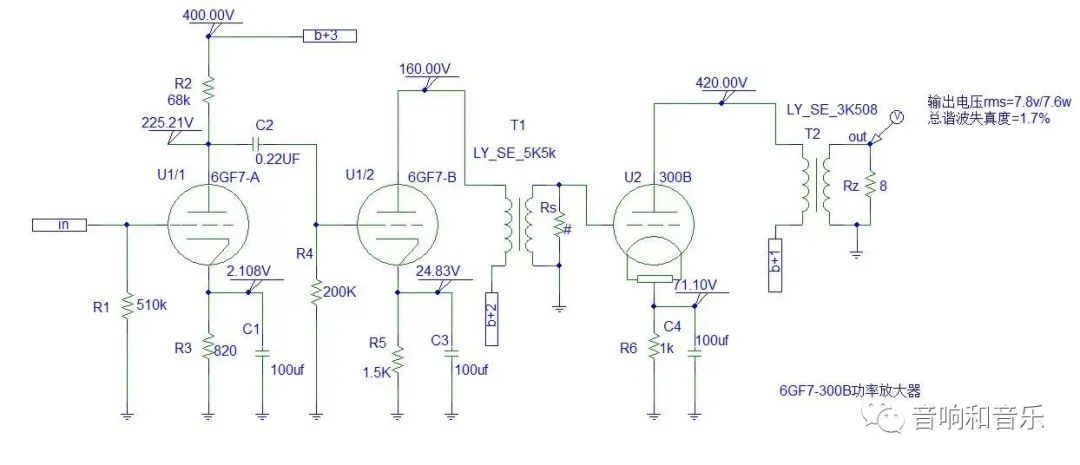

DIY前仿真先行，下面是线路图。

图中推动牛次级的匹配电阻一般是阻抗的2倍到3倍，如仿制可按照自己需求慢慢调换。

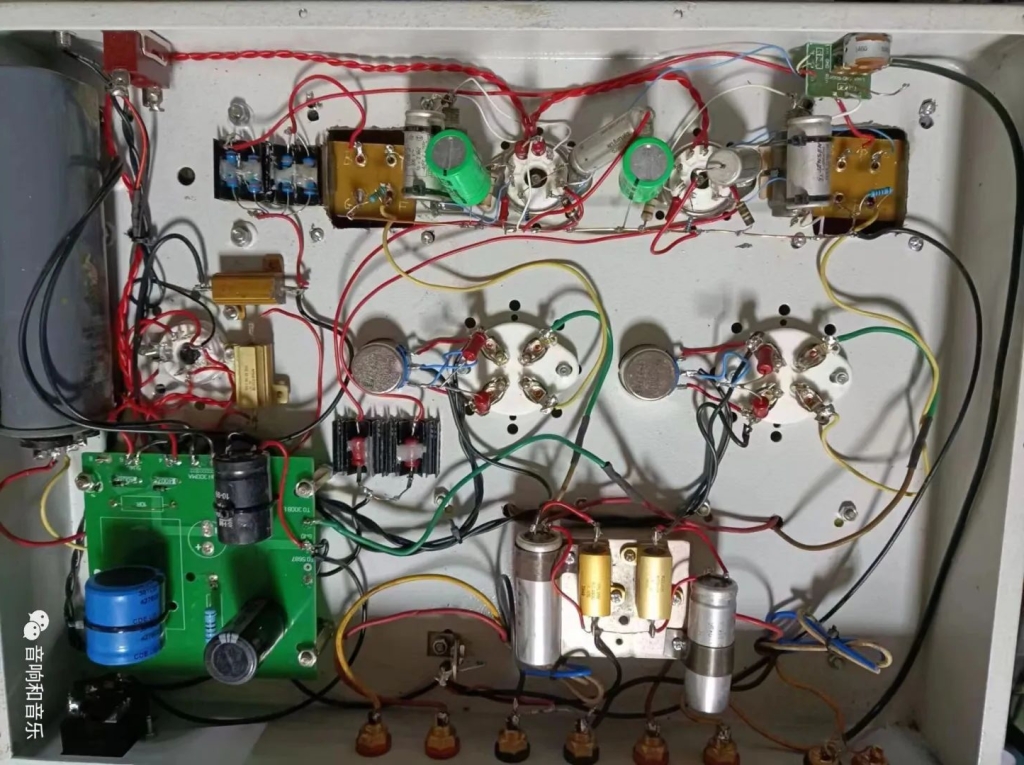

这是整机制作完成后的内部图搭棚其实也没什么好说的了,因为在不断的折腾中，搭棚我是随心所以啊。

因为我需要一台稍微hifi点的机器，所以高压采用了二极管和电子管混合整流，这样机器的速率会快一点，扼流圈采用5H的，我不是太喜欢电感大的扼流圈，使用经验下来感觉5H的扼流圈声音更自然一点，电源滤波电容是450v 150uf的，在满足滤波的情况下高压电容也不是越大越好。接地方式采用的是3段一点接地，电源部分汇总地线 放大部分用接地母线，功率部分汇总接地，最后这3部分再汇总到一起在经过10殴电阻并联10p电容接机壳。经过处理后，前后管子灯丝都采用交流供电 噪音还控制的不错。二个声道的噪声电压可以低至3.6mv。在本电路中，有一只元器件的数值大小，无论是对于整机的听感还是失真特性来讲都具有重大的意义，那就是推动变压器的次级匹配电阻Rs的阻值大小，推荐大家可以多试试几个不同的阻值进行比较，相信会非常有意思。机子外观就是很平常的铁壳喷塑，可以说很老土。最后说下听感，这台300B是我做过的感觉最成功的一台机器，他的特点是速度快，解析力超高，尤其低频一改300B的老毛病，低频快如闪电，来的快收的快，一个字形容：爽。经过周边烧友交流 试听 和普通电容耦合的300B打擂台，最后都纷纷表示手头300B都要拆了重做了，搞得我虚荣心满满。好不得意。
